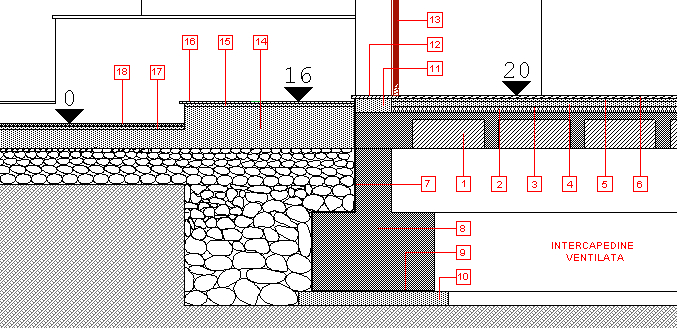

Sezione A-A: nodo ovest-inferiore

1 Solaio in cls armato e laterizi (i=50+10cm;
    h=20+5cm)
2 Lastre di polistirene espanso estruso (4cm)
3 Barriera al vapore (fogli di polietilene)
4 Massetto in cls alleggerito (4cm)
5 Caldana di malta cementizia (3cm)
6 Pavimento in legno (ciliegio delle Ande)

7 Rivestimento in materiale a base bituminosa
8 Fondazione continua in cls armato (h=55cm;
   (B-b):2=30cm)
9 Strato di malta a base bituminosa
10 Magro di fondazione (10cm)
11 Massetto in cls alleggerito
12 Soglia in marmo bianco

13 Infisso in legno con vetro camera e cristalli
     a bassa emissività
14 Massetto in cls bituminoso
15 Letto di malta (2cm)
16 Pavimento in gres (piastrelle smaltate)
17 Letto di malta (2cm)
18 Pavimento in gres (piastrelle opache)
