Verifica di stabilità

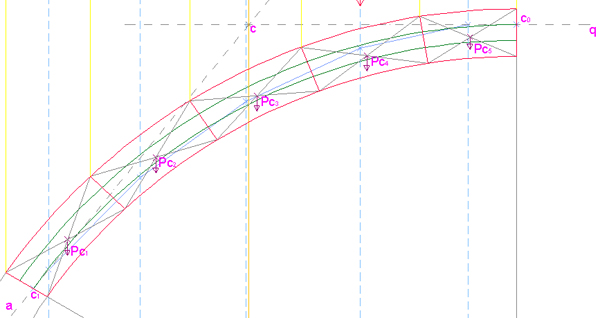

Dopo aver condotto l’analisi dei carichi, esaurientemente riportato in uno degli elaborati progettuali, ed avere effettuato la verifica di stabilità col metodo di Mery, si evince che la curva delle pressioni (rappresentata in figura dalla linea di colore blu) cade in parte al di fuori del nocciolo centrale di inerzia (delimitato dalle linee di colore verde) facendo insorgere nella struttura voltata delle sollecitazioni di trazione che sono incompatibili per questo tipo di strutture. Inoltre nella sezione in chiave come anche nella sezione alle reni il carico di esercizio è superiore al carico ammissibile della muratura. È evidente che la struttura voltata, allo stato attuale, è sottoposta ad un carico di lavoro inammissibile per quelle che sono le caratteristiche del materiale con cui è stata realizzata.
