DATI:

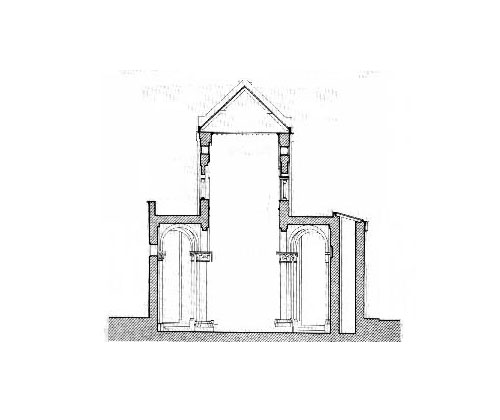

Elaborazione grafica della sezione trasversale della Cattedrale di Ruvo di Puglia tratta dal testo "Stagioni di una Cattedrale" dell'arch. Mauro Civita.
Fotografia del prospetto anteriore della Cattedrale nella quale è evidente l'effetto prospettico della stessa poichè è limitata la distanza dal fronte. Inoltre la fotografia non è un ortofoto per cui sono visibili l'estradosso del rosone e dei portali.

Successivamente ho sovrapposto le due immagini ed utilizzando un programma di fotoritocco ho deformato il prospetto fino a farlo "coincidere" con la rappresentazione grafica.

L'immagine ottenuta può essere utilizzata per rilevare le misure.
